Topologi

Topologi jaringan adalah suatu cara / konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya.

Macam tipe Topologi

1.   Topologi Bus
      Topologi yang menggunakan kabel utama (backbone) sebagai tulang punggung jaringan. Topologi ini menggunakan kabel coaksial dan T conector sebagai penghubung antar node
dan terminator sebagai penutup.

Keuntungan  : Tanpa menggunakan perangkat consentrator, cocok digunakan di area
                        yang tidak luas, biaya murah.
Kerugian       : Penambahan node akan menyebabkan gangguan aktifitas jaringan, jika
                        salah satu node rusak maka jaringan tidak dapat digunakan, lalu lintas data
                        yang terlalu tinggi dapat terjadi kemacetan (congestion).

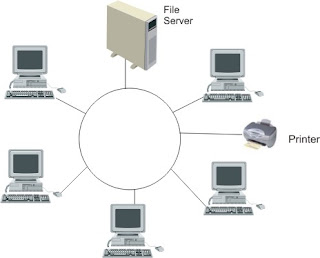

2.   Topologi Ring
      Topologi berupa lingkaran tertutup, semua computer yag saling tersambung membentuk lingkaran.

Keuntungan   : Pemeliharaan mudah, bisa menggunakan kabel fiber optic, jangkauan
                         lebih jauh dari bus, laju data (transfer rate) tinggi, komunikasi antar
                         terminal mudah.
Kerugian        : Jika ada satu node mati maka jaringan mati, kerusakan media pengirim
                         dapat menghentikan seluruh jaringan kerja, kerusakan pada salah satu
                         terminal dapat mengkibatkan kelumpuhan jaringan.

3.   Topologi Star
      Topologi jaringan yang menggunakan perangkat concentrator (hub atau switch) sebagai pengatur paket data.

Keuntungan   : Penambahan node tidak mengganggu aktifitas jaringan, jika salah satu
                         node rusak  system jaringan tetap dapat beraktifitas,mudah dihubungkan
                         dengan jaringan lain, mudah dalam perawatan.
Kerugian        : Biaya agak mahal karena menggunakan hub atau switch, hub merupakan
                         kunci dari aktifitas jaringan. Bila mengunakan hub dan lalu lintas data
                         yang padat dapat menyebabkan collision (tabrakan data).

4.   Topologi Tree
      Merupakan kombinasi dari topologi star. Dalam topologi ini tidak semua node atau komputer mempunyai kedudukan yang sama. Node yang berkedudukan tinggi menguasai node dibawahnya.

Keuntungan   : Mudah mengembangkan menjadi jaringan yang luas, mudahnya
                         mendeteksi kerusakan atau kesalahan
Kerugian        : Kinerja yang lambat, Hub menjadi peran yang penting, membutuhkan
                         biaya yang banyak karena mengguanakan banyak kabel dan hub, jika
                         komputer yang ada ditingkat tinggi mengalami masalah, maka komputer
                         yang dibawahnya juga mengalami masalah
